デジモンバイタルブレス/DIGIMON VITAL BRACELET DiM CARD Flash
相关内容:
[DIGIMON VITAL BRACELET]数码兽 生命手环 快速培养进化攻略
[DIGIMON VITAL BRACELET]DiM bin图形素材导出(DiM CARD bin Sprite Dump)
DIGIMON VITAL BRACELET
CH341A编程器接线示意图方案
点击图片可以查看大图
microDS读卡器是可以用工具从插入卡的地方放撬开的,外壳都是有卡扣扣住的可以在合回去不会松
由于DiM Card厚度比microDS厚可能需要用胶纸缠稳
接线方案①可以用买杜邦线进行对接,方案②一般买CH341A都会送板和针,同样也需要杜邦线对接
CH341A
软件工具
CH341SER—Win7驱动
CH341SER—Win10驱动
AsProgrammer 2.1.0.13 DiM CARD ver.zip
驱动安装
不用CH341A连接电脑直接安装CH341SER.exe(如果怕装了别的版本的驱动可以先点卸载)
CH341SER
CH341A连接电脑注意事项
CH341A如果没有跳线连接电脑的话,可以在设备管理器的端口处确认驱动是否安装好或CH341A是否连接电脑成功
USB-SERIAL CH341A
如果设备出现在端口显示USB-SERIAL CH341A的话证明无法对DiM Card进行编程刷写Dump等,软件会读取不到芯片型号

可以查看CH341A背面会有标记「1-2 编程」代表旁边的1和2需要跳线触碰才能编程的意思
如果你购买的CH341A没有带跳线帽的话可以用铜线夹紧也有效
CH341A跳线

正常CH341A连接电脑,软件可以读取芯片型号会在设备管理器的外部接口显示USB-EPP I2C... CH341A
USB-EPP I2C... CH341A
读取DiM卡&备份
点击检查芯片型号,然后选择DiM_CARD(GPR25L3203F)
AsProgrammer

然后点击读取IC,等待进度条完成出现进制代码,然后就可以点保存bin文件到电脑里了
读取
DiM卡刷写其他bin数据
点击检查芯片型号,然后选择DiM_CARD(GPR25L3203F)
然后打开bin文件,再点写入/编程 IC,等待进度条完成即可
刷写
黑加布兽

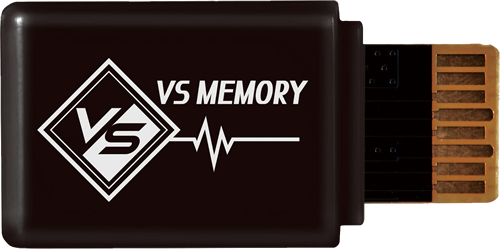

VS卡刷写黑加布兽接收成功
重置&解绑DiM卡
重置DiM卡脚本(自行保存为.pas格式放入scripts文件夹)
{$ Re_Dim_card}
begin
LogPrint ('Start Restore DiM card ID.');
ReadToEditor ( 8, $10000, $FF, $FF, $FF, $FF, $FF, $FF, $FF, $FF);
LogPrint ('Please click Programm IC to upload the HEX file.');
end
首先读取IC,菜单栏里选择脚本—区段=,选择你保存的脚本
然后点运行,最后点写入/编程 IC,等待进度条完成即可
